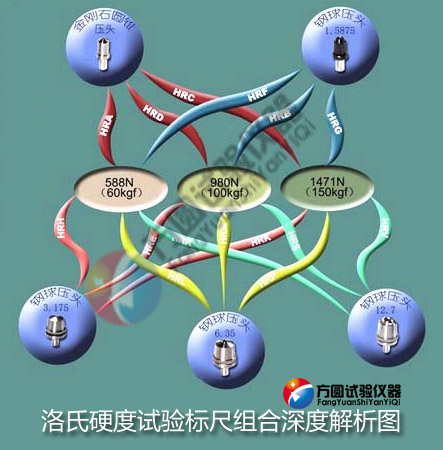

洛氏硬度試驗根據(jù)試驗力和壓頭的不同組合，有多種標尺可以選擇，不同的標尺用于測試不同硬度范圍或尺寸范圍的材料。洛氏硬度計共有兩種壓頭，分別是金剛石四棱錐壓頭和硬質(zhì)合金壓頭，目前常用的標尺有HRA、HRB、HRC三種，每種標尺都配備不同的試驗力和壓頭組合來完成一種金屬材料的測試，如下圖：

　　涉及工具：
　　1、洛氏硬度計（臺）
　　2、單位符號： HRA HRB  HRC  HRD  HRF  HRG HRK....
　　3、588N（60kgf） 980N（100kgf） 1471N（150kgf）
　　4、壓頭：金剛石圓錐壓頭、鋼球壓頭（1.5875） 鋼球壓頭（3.175） 鋼球壓頭（6.35） 鋼球壓頭（12.7）
　　深度解析：
　　1、HRA標尺用于測試鋼鐵材料和硬質(zhì)合金。采用的壓頭為金剛石四棱錐壓頭，其測試范圍約為50~87HRA，在洛氏硬度試驗的各標尺中，HRA是唯一可用于測試硬質(zhì)合金材料的。HRA標尺很少用于測試一般鋼鐵材料，它的用途僅限于測試硬質(zhì)合金、薄硬鋼帶和中等厚度的表面硬化鋼。
　　2、HRC標尺是所有硬度試驗方法中應(yīng)用最為廣泛的，鋼鐵材料的硬度測試主要采用HRC標尺。HRC采用的也是金剛石四棱錐壓頭，HRC標尺的測試范圍包括調(diào)質(zhì)鋼、淬火鋼、回火鋼、硬鑄鐵、珠光體可鍛鑄鐵和鈦合金等，硬度值范圍在20～67HRC。盡管標準中給出HRC標尺的上限值可達到70HRC，但是考慮到金剛石壓頭的壽命,當硬度值大于67HRC時, 人們一般都改用HRA標尺。HRC硬度值和維氏硬度HV及布氏硬度HB之間有著一個粗略的換算關(guān)系，了解了這一換算關(guān)系常常會給人們帶來方便。我們可以粗略認為下列關(guān)系存在：HRC≈0.1HV≈0.1HB。
　　3、HRB標尺也是應(yīng)用很廣泛的硬度測試標尺。它是較硬的有色金屬和軟鋼的主要硬度測試手段。在硬度黃銅、青銅、不銹鋼、冷軋鋼板的產(chǎn)品標準中都有采用HRB標尺測試材料力學性能的規(guī)定。HRB標尺的測試范圍是10～100HRB，當硬度值接近100HEB時，硬度測試的靈敏度降低，這時應(yīng)改用HRC標尺。國家標準GB/T230.1-2002規(guī)定的HRB標尺測試范圍是20～100HRB。當材料硬度小于20HRB時，由于壓頭壓入過深，影響測試準確性，此時應(yīng)改用低一級的HRF標尺。
